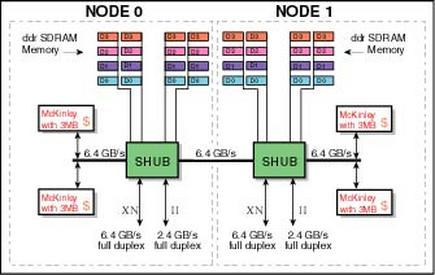

SGI Altix 3000 系统的每个 C-brick 包含最多四个 Itanium 2 处理器、最多 32GB 的通用内存和两个 “SHUB” ASIC。 每个 SHUB 连接到两个 Itanium 2 处理器，以及内存、I/O 设备和其他 SHUB。 一个节点上的处理器通过 SHUB 和 NUMAlink（NUMAflex 互连技术）与远程节点上的内存和处理器通信。 SHUB 提供单个一致性域，使用混合的窥探和基于目录的一致性/通信协议。 可以在节点之间配置一个或两个互连平面，以获得更高的性能和改进的容错能力。 图 A 显示了带有 Itanium 2 处理器的 C-brick 的模块图。
每个 C-brick 的设计都包含两个节点和两个 SHUB，因此每个 SHUB 在其前端总线 (FSB) 上最多只有两个处理器。 对于每个节点，处理器的 FSB 带宽为每秒 6.4GB；内存带宽为每秒 10.2GB；聚合互连带宽为每秒 6.4GB；I/O 聚合带宽为每秒 4.8GB。 通过将 FSB 上的处理器数量限制为两个，并结合上述带宽容量，SGI Altix 3000 系统设计确保了充足的可用带宽，不仅适用于每个处理器，而且适用于整个系统，以避免拥塞或瓶颈。
