使用 Tcl 和 Tk 从您的 C 程序
Tcl 最初被设计为一种“扩展语言”——也就是说，一种嵌入在另一个程序（例如，用 C 编写的程序）中的解释型脚本语言，用于处理用户自定义的日常任务，或者，与 Tk 一起，处理更复杂的任务，例如为程序提供 X Window 系统界面。 Tcl 解释器本身只是一个函数库，您可以从程序中调用它； Tk 是一系列与 Tcl 解释器结合使用的例程。虽然您可以完全以脚本形式编写 Tcl/Tk 程序，并通过 wish 执行，但这只是故事的一个方面。要真正发挥这个系统的优势，您需要从其他程序中使用 Tcl 和 Tk。
Ousterhout 的著作《Tcl 和 Tk 工具包》包含了关于将 Tcl 解释器与您的 C 程序链接的详尽材料。这通常需要您的程序从某个来源生成或读取 Tcl 命令，并将命令作为字符串传递给 Tcl 解释器函数，这些函数返回评估和执行 Tcl 表达式的结果。
虽然这种机制当然很有用，但也有一些缺点。首先，它要求程序员学习将其 C 代码与 Tcl 解释器连接的细节。虽然这通常并不困难，但这意味着程序员不仅必须部分使用 C，部分使用 Tcl（起初可能是一种不熟悉的语言），而且还要学习使用 Tcl 库例程的细节。在大多数情况下，这需要对程序进行一定程度的重组——例如，程序的 main 函数被 Tcl “事件循环”取代。
另一个缺点是 Tcl 和 Tk 库非常庞大——链接它们会生成超过 1 兆字节的可执行文件。虽然现在有可用的 Tcl 和 Tk 共享库，但这对于某些人来说是一个设计上的考虑因素。
这种方法提出的基本范例是，人们用 C 实现新的 Tcl 函数，而这些 Tcl 函数可以从一个脚本中调用，该脚本将您的程序用作 Tcl/Tk 解释器——替代特定应用程序的 wish。
我的解决方案可能功能较弱，但从程序员的角度来看也更加直接。 其想法是 fork 一个 wish 实例作为您的 C 程序的子进程，并通过两个管道与 wish 通信。 wish 作为一个单独的进程，不直接链接到您的 C 程序。 它被用作 Tcl 和 Tk 命令的“服务器”——您将 Tcl/Tk 命令通过管道发送到 wish，wish 执行它们（例如，通过创建按钮、绘制图形等）。 您可以让 wish 响应事件（例如，当用户单击 wish 窗口中的按钮时）将其标准输出打印为字符串——您的 C 程序可以从读取管道接收这些字符串并对其进行操作。
这种机制更符合 Unix 使用小型工具处理特定任务的理念。 您的 C 程序专注于特定于应用程序的处理，并简单地将 Tcl/Tk 命令写入管道。 wish 专注于执行这些命令。
此解决方案还避免了为使用 Tcl 和 Tk 编写的每个应用程序都单独替换 wish 的问题。 这样，所有应用程序都可以执行相同的 wish 副本，并以不同的方式与其通信。
图 1
本月，我将演示一个使用这些概念的“真实世界”应用程序。 我在康奈尔大学进行的机器视觉研究需要我可视化三维点集。 （对于好奇的人，问题涉及特征分类：对于图像中的每个区域，量化了五个特征，例如平均强度、Canny 边缘密度等等。问题是通过将每个区域视为五维特征空间中的一个点，并使用 k-最近邻聚类算法将区域分组在一起来对相似区域进行分类。 我需要获取这个 5D 空间的三维切片，为每个点分配一个类型，并通过旋转、缩放等方式实时查看它。 这将使我能够验证我的特征是否聚类良好。）本质上，这是一个用于手头任务的简单科学可视化程序； 使用 Tcl 和 Tk 编写这个程序比使用当时可用的大型可视化软件包要容易得多。 此外，我可以根据自己的喜好自定义它。

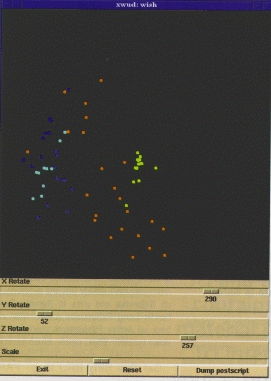

该程序读入一个数据文件，其中包含 3D 坐标，每个点一个坐标。 每个点还被分配了一个“类型”，这是一个从 0 到 6 的整数。 每个点都经过一个简单的 3D 到 2D 的转换，并根据类型用不同的颜色绘制。 使用 wish 画布小部件进行绘图； wish 提供滚动条，允许您旋转和缩放数据集。 图 1（上图）显示了程序在约 70 个点的样本数据集上的外观。
请注意，此程序的原始版本包含其他功能，例如显示轴的选项。 为了适合这里，我已经大幅精简了代码。
我们首先需要的是某种方法来启动子进程并通过两个管道与其通信。 （此实现中使用了两个管道：一个用于写入子进程，另一个用于从中读取。 最后，我发现这比同步使用单个管道更简单。）
这是代码，我称之为 child.c，用于执行此操作
/* child.c */
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <sys/time.h>
#include "child.h"
/* Exec the named cmd as a child process, returning
* two pipes to communicate with the process, and
* the child's process ID */
int start_child(char *cmd, FILE **readpipe, FILE
**writepipe) {
int childpid, pipe1[2], pipe2[2];
if ((pipe(pipe1) < 0) || (pipe(pipe2) < 0)) {
perror("pipe"); exit(-1);
}
if ((childpid = vfork()) < 0) {
perror("fork"); exit(-1);
} else if (childpid > 0) { /* Parent. */
close(pipe1[0]); close(pipe2[1]);
/* Write to child is pipe1[1], read from
* child is pipe2[0]. */
*readpipe = fdopen(pipe2[0],"r");
*writepipe=fdopen(pipe1[1],"w");
setlinebuf(*writepipe);
return childpid;
} else { /* Child. */
close(pipe1[1]); close(pipe2[0]);
/* Read from parent is pipe1[0], write to
* parent is pipe2[1]. */
dup2(pipe1[0],0);
dup2(pipe2[1],1);
close(pipe1[0]); close(pipe2[1]);
if (execlp(cmd,cmd,NULL) < 0)
perror("execlp");
/* Never returns */
} }
如果您熟悉 Unix 系统编程，这是一个 cookbook 函数。 我们使用 vfork（fork 也可以）启动一个子进程，并在子进程中 execlp 传递给函数的命令。 传递给 start_child 的命令在使用此函数时必须在您的路径中； 此外，您不能将命令行参数传递给该命令。 添加代码来执行此操作很容易，但为了简洁起见，我们在此处不显示。
我们使用 dup2 将子进程的标准输入连接到写入管道，并将子进程的标准输出连接到读取管道。 这样，子进程打印到 stdout 的任何内容都将显示在 readpipe 上，而父进程写入 writepipe 的任何内容都将显示在子进程的 stdin 上。 在父进程中，我们使用 fdopen 将管道视为 stdio FILE 指针，并设置 linebuf 以强制在每次发送换行符时刷新写入管道。 这省去了每次向管道写入字符串时都使用 fflush 的麻烦。
头文件 child.h 仅包含 start_child 的原型。 它应包含在任何使用上述函数的代码中。
#ifndef _mdw_CHILD_H
#define _mdw_CHILD_H
#include stdio.h
#include sys/types.h
#include sys/time.h
extern int start_child(char *cmd,
FILE **readpipe, FILE **writepipe);
#endif
现在，我们可以编写一个 C 程序来调用 start_child 以执行 wish 作为子进程。 我们将 Tcl/Tk 命令写入 writepipe，并从 wish 在 readpipe 上读取响应。 例如，我们可以让 wish 在按钮被按下或滚动条移动时将字符串打印到 stdout； 我们的 C 程序将看到这个字符串并对其进行操作。
这是代码 splot.c，它实现了 3D 数据集查看器。
/* splot.c */
#include <stdlib.h>
#include <stdio.h>
#include <math.h>
#include <assert.h>
#include "child.h"
#define Z_DIST 400.0
#define SCALE_FACTOR 100.0
/* Factor for degrees to radians */
#define DEG2RAD 0.0174532
typedef struct _point_list {
float x, y, z;
int xd, yd;
int type; /* Color */
struct _point_list *next;
} point_list;
static char *colornames[] = { "red",
"blue", "slateblue", "lightblue",
"yellow", "orange",
"gray90"
};
inline void matrix(float *a, float *b,
float sinr, float cosr) {
float tma;
tma = *a;
*a = (tma * cosr) - (*b * sinr);
*b = (tma * sinr) + (*b * cosr);
}
void plot_points(FILE *read_from, FILE *write_to,
point_list *list, char *canvas_name,
float xr, float yr, float zr,
float s, int half) {
point_list *node;
float cx, sx, cy, sy, cz, sz, mz;
float x,y,z;
xr *= DEG2RAD; yr *= DEG2RAD; zr *= DEG2RAD;
s /= SCALE_FACTOR;
cx = cos(xr); sx = sin(xr);
cy = cos(yr); sy = sin(yr);
cz = cos(zr); sz = sin(zr);
for (node = list; node != NULL;
node = node->next) {
/* Simple 3D transform with perspective */
x = (node->x * s); y = (node->y * s);
z = (node->z * s);
matrix(&x,&y,sz,cz); matrix(&x,&z,sy,cy);
matrix(&y,&z,sx,cx);
mz = Z_DIST - z; if (mz < 3.4e-3) mz = 3.4e-3;
x /= (mz * (1.0/Z_DIST));
y /= (mz * (1.0/Z_DIST));
node->xd = x+half; node->yd = y+half;
}
/* Erase points */
fprintf(write_to,"%s delete dots\n",canvas_name);
for (node = list; node != NULL;
node = node->next) {
/* Send canvas command to wish... create
* an oval on the canvas for each point. */
fprintf(write_to,
"%s create oval %d %d %d %d " \
"-fill %s -outline %s -tags dots\n",
canvas_name,(node->xd)-3,(node->yd)-3,
(node->xd)+3,(node->yd)+3,
colornames[node->type],
colornames[node->type]);
}
}
/* Create dataset list given filename to read */
point_list *load_points(char *fname) {
FILE *fp;
point_list *thelist = NULL, *node;
assert (fp = fopen(fname,"r"));
while (!feof(fp)) {
assert (node =
(point_list *)malloc(sizeof(point_list)));
if (fscanf(fp,"%f %f %f %d",
&(node->x),&(node->y),&(node->z),
&(node->type)) == 4) {
node->next = thelist;
thelist = node;
}
}
fclose(fp);
return thelist;
}
void main(int argc,char **argv) {
FILE *read_from, *write_to;
char result[80], canvas_name[5];
float xr,yr,zr,s;
int childpid, half;
point_list *thelist;
assert(argc == 2);
thelist = load_points(argv[1]);
childpid = start_child("wish",
&read_from,&write_to);
/* Tell wish to read the init script */
fprintf(write_to,"source splot.tcl\n");
while(1) {
/* Blocks on read from wish */
if (fgets(result,80,read_from) <= 0) exit(0);
/* Exit if wish dies */
/* Scan the string from wish */
if ((sscanf(result,"p %s %f %f %f %f %d",
canvas_name,&xr,&yr,&zr,
&s,&half)) == 6)
plot_points(read_from,write_to,thelist,
else
fprintf(stderr,"Bad command: %s\n",result);
}
}
要构建上面的程序（称之为 splot），您可以使用命令
gcc -O2 -o splot splot.c child.c -lm
您应该会发现 splot 非常简单明了。
我们首先做的是读取命令行上命名的数据文件，使用 load_points 函数。 此函数读取看起来像这样的文件
-50 -50 -50 0 50 -50 -50 1 -50 50 -50 2 -50 -50 50 3 -50 50 50 4 50 -50 50 5 50 50 -50 1 50 50 50 2
（此特定数据集定义了一个立方体。 第四列指示每个点的类型或颜色。）load_points 读取每一行并将值作为 point_list 类型的链表返回。 接下来，我们使用 start_child 启动 wish。 写入 write_to 的任何内容都将被 wish 读取为 Tcl/Tk 命令。 首先，我们发送命令 source splot.tcl，这将导致 wish 读取脚本 splot.tcl，如下所示。
# splot.tcl
option add *Width 10
# Called whenever we replot the points
proc replot val {
puts stdout "p .c [.sf.rxscroll get] \
[.sf.ryscroll get] \
[.sf.rzscroll get] \
[.sf.sscroll get] 250"
flush stdout
}
# Create canvas widget
canvas .c -width 500 -height 500 -bg black
pack .c -side top
# Frame to hold scrollbars
frame .sf
pack .sf -expand 1 -fill x
# Scrollbars for rotating view. Call replot whenever
# we move them.
scale .sf.rxscroll -label "X Rotate" -length 500 \
-from 0 -to 360 -command "replot" -orient horiz
scale .sf.ryscroll -label "Y Rotate" -length 500 \
-from 0 -to 360 -command "replot" -orient horiz
scale .sf.rzscroll -label "Z Rotate" -length 500 \
-from 0 -to 360 -command "replot" -orient horiz
# Scrollbar for scaling view.
scale .sf.sscroll -label "Scale" -length 500 \
-from 1 -to 1000 -command "replot" -orient horiz \
-showvalue 0
.sf.sscroll set 500
# Pack them into the frame
pack .sf.rxscroll .sf.ryscroll .sf.rzscroll \
.sf.sscroll -side top
# Frame for holding buttons
frame .bf
pack .bf -expand 1 -fill x
# Exit button
button .bf.exit -text "Exit" -command {exit}
# Reset button
button .bf.sreset -text "Reset" -command \
{.sf.sscroll set 500; .sf.rxscroll set 0;
.sf.ryscroll set 0; .sf.rzscroll set 0; replot 0}
# Dump postscript
button .bf.psout -text "Dump postscript" -command \
{.c postscript -colormode gray -file "ps.out"}
# Pack buttons into frame
pack .bf.exit .bf.sreset .bf.psout -side left \
-expand 1 -fill x
# Call replot
replot 0
此脚本中的几乎所有内容都在 12 月号中介绍过； 如果您不理解它，请查看 scrollbar、button 等的 Tcl/Tk 手册页（或订购过刊）。
在告诉 wish 读取 splot.tcl 之后，程序进入一个读取循环，使用 fgets 从读取管道读取行。 这会导致 splot 进入休眠状态，直到管道上有数据可读取。 如果您希望您的程序在等待 wish 的输出时继续运行，则有几种替代方案。 您可以调用 select 来轮询管道上是否有待处理数据，或者您可以将管道设置为使用非阻塞 I/O（请参阅 fcntl 的手册页）。 任何关于 Unix 系统编程的书籍都可以提供帮助。
每当滚动条移动时，它们都会调用 splot.tcl 中的 replot 函数。 这会打印一个以字母“p”开头的行，后跟要绘制的画布小部件的名称、旋转和缩放滚动条的值以及画布小部件的半高。 后者用于在绘制图像时将图像居中在画布中。
请注意，我们必须在向 stdout 写入命令后刷新 stdout。 否则，命令将被缓冲，并且不会立即发送到 splot。
一旦 splot 收到此行，它将使用 sscanf 解析值并调用 plot_points。 此函数实现了一个非常简单但相对快速的 3D 透视变换，并将其应用于每个点。 对于每个点，我们向 wish 发送一个 canvas 命令，以根据其在变换后的 2D 位置创建一个椭圆对象。 变量 half 用于将点集居中在画布上。 colornames 数组使用每个点结构的类型字段进行索引以设置颜色。
您已经得到了！ 一个完整的可视化程序，只有几千字节的 C 和 Tcl 代码。 试用一下：输入上面的代码，编译它，然后将程序作为 splot cube.dat 运行，其中 cube.dat 包含上面给出的 3D 立方体的数据集。 您应该能够在 wish 窗口中翻滚和缩放立方体。 在我的系统上，这非常快——我可以查看包含数百个点的数据集，而几乎没有明显的延迟。
但是，这里的想法是在 C 代码中编写程序的所有速度关键部分，并允许 wish 仅处理用户界面。 请记住，Tcl 和 Tk 将所有内容都作为脚本传递，因此您的 Tcl 代码越紧凑越好。 例如，请注意我们如何在 C 代码中进行角度到弧度的转换和点缩放。 使用 Tcl expr 命令执行相同的操作将需要更高的开销。
此程序有许多可能的扩展。 例如，您可以向 splot.tcl 添加按钮或其他滚动条，这些按钮或滚动条将导致其他类型的命令打印到 wish 的 stdout。 例如，splot 中的读取循环可以根据从 wish 收到的行的第一个字符执行 switch 操作，并根据该字符执行不同的操作。 只要您的 C 代码和 Tcl 脚本在使用的命令格式上达成一致，您就“如鱼得水”了。
如果您对此代码有疑问或在使其为您工作时遇到问题，请随时与我联系。 我建议购买一本 John Ousterhout 的著作《Tcl 和 Tk 工具包》（Addison-Wesley 出版），以及一本关于 Unix 系统编程的书籍，其中将涵盖使用管道进行进程间通信的详细信息。
下次见，祝您编程愉快。
Matt Welsh (mdw@sunsite.unc.edu) Matt Welsh 是一位系统黑客和作家，与 Linux 文档项目合作。
