作为一个多媒体平台，Linux 在过去几年中看到了惊人的增长。在系统层面，一个简单的内核补丁现在可以提高调度器效率，并将性能延迟降低到令人难以置信的 3 毫秒或更短，完全在专业音频和视频应用的可接受范围内。考虑到低延迟补丁（以及其他一些微调），我们现在可以考虑是否有能够利用这种增强功能的应用程序。

我目前正与行为艺术家 Chris Spradlin 合作进行一个多媒体演示，该演示结合了视频播放/处理、静止图像和视频投影，以及各种形式的音频捕获、播放和转换。控制不同媒体之间的相互作用是一个相当大的挑战，特别是由于我们希望在 Linux 中实时完成所有操作。幸运的是，我找到了一个出色的解决方案来解决我们的困境：Miller Puckette 的杰出作品 Pd。

Pd (pure data) 是一个音频合成/处理环境，类似于著名的 Max（及其 Java 后代 jMax）。这些环境采用了一种巧妙的方案，以图形方式将各种简单组件（例如信号发生器/修改器及其控制对象）拼接到复杂的音频网络中。

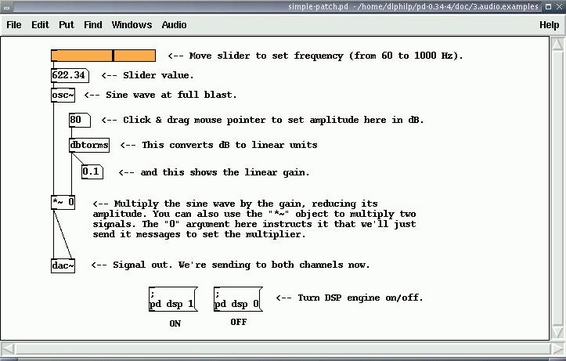

图 1. 一个简单的 Pd Patch

图 1 展示了 Pd 的基本原理：osc~ 信号发生器创建一个音频波形（余弦波），滑块控制波形的频率（音调），而 dbtorms 对象周围的网络修改生成信号的幅度（音量）。最后，修改后的信号被发送到 dac~ 对象（数字到模拟转换器），并通过音频系统听到结果。

Pd 包括各种现成的对象，用于信号生成和处理，如果这种合成拼接是 Pd 所能做的全部，它仍然会是一个令人印象深刻的音频环境。然而，由于 Mark Danks 出色的基于 OpenGL 的图形库 GEM，Pd 还可以实时操作视频和图像参数。Pd 的灵活性允许在其音频和视频流之间进行任意连接和控制，从而为控制和协调多媒体演示创建了一个强大的环境。

为了将 Pd 与 GEM 一起使用，您必须通过 $HOME/.pdrc 文件或使用类似于以下的命令字符串来调用它

pd -rt -lib /home/dlphilp/gem-0.87_2/Gem

-rt 选项将 Pd 的性能优先级设置为实时状态。当与低延迟内核结合使用时，Pd 的性能对于现场表演和其他实时情况来说是相当可以接受的。当您使用 GEM 库运行 Pd 时，您会希望获得尽可能多的帮助；内核延迟补丁是天赐之物，但您仍然需要硬件加速的 OpenGL 安装才能最好地利用 GEM。

注意：本文的测试系统包括一个 800MHz Duron CPU、256MB RAM 和一块 Voodoo3 AGP 显卡。Linux 内核版本为 2.4.5，已打上低延迟补丁；视频子系统为 XFree86 4.0.1。GEM 中的某些操作非常占用 CPU 资源，我认为 Voodoo3 是 Pd/GEM 联盟可接受的显卡低端产品。音频系统包括一块在 ALSA 0.9.0beta10 驱动程序下运行的 Sound Blaster Live! 声卡。另请注意，使用了 Pd 版本 0.34-4（稳定版）以及 IOhannes Zmoelnig 的 GEM 0.87 beta 版本。早期版本的 GEM 不包括此处描述的实时视频操作所需的 pix_movie 和 pix_film 对象的 Linux 版本。

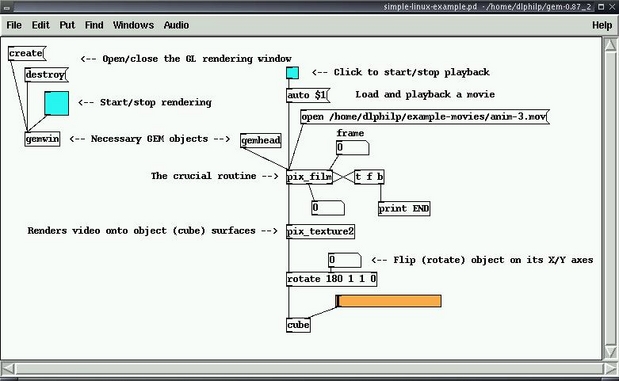

图 2. 一个简单的 Pd/GEM Patch

在图 2 中，我们看到了利用 GEM 库函数的简单 Pd patch 的基本结构。请注意，所有其他 GEM 相关操作都需要 gemwin 和 gemhead 对象。此 patch 提供了加载电影（在本例中为 anim-3.mov）并在将其渲染到立方体表面时播放它的机制。立方体大小由滑块移动控制，电影可以通过单击较小的 Bang 按钮（两个青色框之一）来启动和停止。图 3-5 展示了这个 patch 的运行情况。第一张快照（图 3）说明了最简单的渲染，立方体的一个面被显示并扩展以适应大部分渲染窗口。图 4 显示了 rotate 对象如何操作立方体，图 5 显示了当滑块值超过渲染窗口大小时发生的奇怪效果。当然，静止图像无法传达电影在动画立方体表面上播放的效果，但请相信我，这非常酷。

图 3. 默认视频显示

图 4. 立方体上的视频

图 5. 爆炸视频显示

现在让我们看看组合我们两个示例 patch 的可能性。使用简单的剪切/复制/粘贴编辑，我们可以轻松地将一个 patch 的内容复制到另一个 patch 中，并开始获得一些真正的乐趣。Pd 真正实现了其名称的承诺：数据在这里纯粹是数据，任何数据流都可以路由到 patch 中的任何位置（有一些限制），我们可以轻松地建立一个系统，其中一组控制器同时控制音频和视频参数。

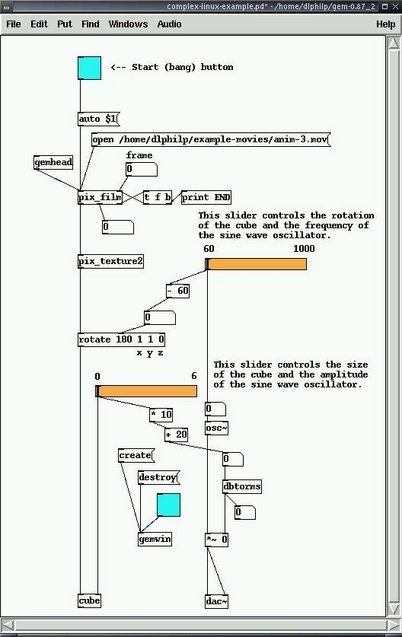

图 6. 一个复杂的 Pd/GEM Patch

图 6 说明了我们复杂的组合音频/视频 patch。正如您所看到的，两个滑块都同时控制视频的一个方面以及音频的一个方面。调整音频幅度会导致立方体大小的调整，而移动音频频率控制的滑块也会使立方体在其 x/y 轴上旋转。多媒体艺术家将在 Pd 对这种任意附件和对应关系的支持中发现巨大的可能性。我还应该注意到，GEM 包括许多其他令人着迷的基于像素的效果（例如颜色卷积和像素阈值控制），但我将其探索留给感兴趣的读者。

基于此处显示的示例，我们目前正在为双人展规划我们的演示。我们希望使用不超过两台 Linux 驱动的笔记本电脑（理想情况下我们只需要一台）和各种外部设备（录像机/播放器、静止图像投影仪、照明显示器等）。运输的便利性是一个问题，因为我们希望能够用一辆车将展览带到路上。

我们的 Pd 音频探索在性能方面非常稳定，这是一个好消息，因为我们计划在整个作品中使用 Pd 的实时音频处理。GEM 0.87_2 有时会使 Pd 崩溃，但我在撰写本文时使用的是 beta 版本。IOhannes Zmoelnig 致力于 GEM 的改进，因此我们可以合理地期望在我们准备好进行首次演出（目标是在 2002 年底）时获得完美的性能。我们还看到，结合繁重的音频和视频处理会产生对更强大硬件的需求，而这超出了我们目前使用的范围。我希望通过添加 GeForce3 显卡来改善我们的视频状况。最后，我们还打算使用 Pd 的 shoutcast~/oggcast~ 对象通过互联网直播我们的演出。

Pd 非常容易使用，允许快速构建相对复杂的 patch。此处显示的示例仅设计为学习工具和概念验证演示，我已经为我们的项目创建了更复杂的 patch。本文仅浅显地指出了 Pd 和 GEM 的可能性，我鼓励所有基于 Linux 的音频和视频艺术家参与到这个软件中来。

非常感谢 Miller Puckette 和 Mark Danks 创建并免费分发 Pd 和 GEM。还要感谢 Pd 社区对这个永久的新手的持续帮助，特别是感谢 IEM 的 IOhannes Zmoelnig 为我提供的 GEM 0.87 beta 版本，以及在他帮助我更多地了解 GEM 的视频对象时给予的不懈帮助。最后，还要非常感谢 Guenter Geiger 在 pix_movie 对象的初步工作以及他对 Pd 和 GEM 的 Linux 版本的许多其他贡献。
