在过去的五年左右，IPSec 已经成为构建加密虚拟专用网络 (VPN) 连接的领先标准。FreeS/WAN (www.freeswan.org)，即免费安全广域网，是最流行的也是最成熟的 IPSec 免费实现之一，它专门在 Linux 系统上运行。本月和下个月，我们将讨论为什么以及如何使用 FreeS/WAN 进行安全网络通信，首先从安全的无线网络开始。

直到最近，VPN 最常见的两种用途是网络到网络（站点到站点）连接和远程访问解决方案。在站点到站点连接（图 1）中，每个网络/站点都有一个 VPN 网关，这是一个 VPN 服务器，它通过 IPSec（或其他 VPN 协议）隧道与其他 VPN 网关通信。它还充当本地网络上需要向其他连接的 VPN 站点发送数据包的主机的路由器。换句话说，在站点到站点 VPN 中，多个用户或主机共享单个隧道以与远程网络上的多个主机通信。

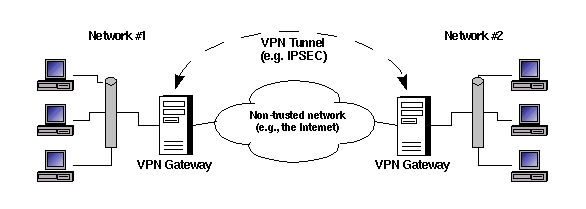

图 1. 站点到站点 VPN

远程访问 VPN，包括无线 LAN 上使用的那种，略有不同。远程访问 VPN 隧道不是将整个网络连接到其他网络，而是将单个用户或计算机连接到远程网络（图 2）。通常，用户的本地 VPN 网关只是一个在她本地系统上运行的软件应用程序（远程 VPN 网关通常是家庭网络上的防火墙或专用 VPN 设备）。

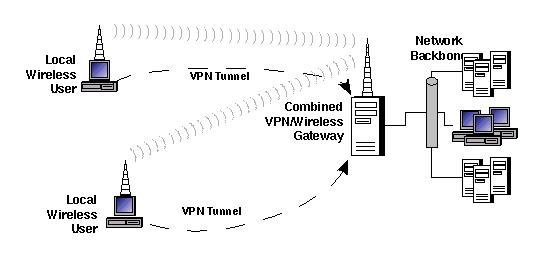

图 2. 无线（远程访问）VPN

无线局域网 (LAN) VPN 是远程访问 VPN 的一个重要子类别。无线网络由于其便利性和低成本而越来越受欢迎。然而，根据定义，它们通过无线电波广播所有数据包，因此很容易被窃听。网络供应商曾试图通过创建同名的无线加密标准 (WEP) 来提供有线等效的隐私，但 WEP 的加密实现中的弱点使其过早地过时了。因此，许多使用无线 LAN 的组织都关闭了 WEP。相反，他们使用 VPN 隧道来加密无线链路。

回到图 2，请注意单个系统可以充当组合的 VPN/无线网关。图 3 显示了一个同样有效的拓扑结构：无线和 VPN 网关是独立的设备。

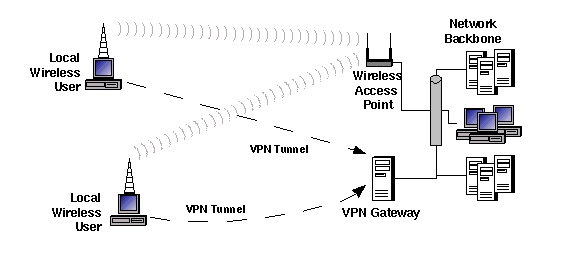

图 3. 另一种无线 LAN VPN 拓扑结构

正如我之前所说，IPSec 是最流行的 VPN 协议。由于它是 IP 协议的扩展，因此它是 Internet 的“官方”VPN 协议。几乎在 IPSec 存在的时间里，John Gilmore 和 FreeS/WAN 项目团队一直在尽最大努力通过开发和免费提供 Linux 的 FreeS/WAN 软件包来促进 IPSec 的广泛采用。有关 FreeS/WAN 的权威信息和最新版本，请访问他们的主页 www.freeswan.org。可以肯定地说，FreeS/WAN 成熟、文档完善且支持良好。如果您运行 Linux，FreeS/WAN 是 最佳 的 VPN 需求选择。

与 Netfilter 类似，FreeS/WAN 由一个执行实际工作的内核模块和用于配置它的用户界面组成。与 Netfilter 不同，FreeS/WAN 未包含在标准 Linux 内核源代码中，因此不属于大多数 Linux 发行版的库存内核的一部分。这是由于许多国家的加密出口限制。

追溯修改甚至重新编译内核可能听起来是安装 FreeS/WAN 的一种笨拙方式。然而，许多 Linux 发行版，包括 SuSE、Debian 和 Mandrake，都有与这些发行版的库存内核配合使用的 FreeS/WAN 软件包。对于 Red Hat 7.3 的用户，可以从 Steamballoon rpms.steamballoon.com/freeswan 下载启用 IPSec 内核的 RPM 软件包（二进制和源代码）以及 FreeS/WAN 设置工具。

由于我个人最常运行 SuSE 和 Red Hat，因此我将描述如何为它们获取和安装 FreeS/WAN。如果您的需求更复杂，请参阅 www.freeswan.org/doc.html 上的文档。根据您的内核和发行版，您可能需要从源代码编译 FreeS/WAN，但这在网站上有详细的文档。

如果您运行带有库存内核的 SuSE，只需从 sec 系列安装软件包 freeswan.rpm。确保 ipsec.o 模块的内核版本与您运行的 SuSE 内核的版本匹配。快速检查系统内核版本的方法是使用命令 uname -av。要查看尚未安装的 freeswan.rpm 软件包的内核版本，请使用以下命令

rpm -ql -p ./freeswan.rpm |grep ipsec.o

内核版本将由此文件的路径名指示，例如，/usr/lib/modules/2.2.18/ipv4/ipsec.o。

如果内核版本匹配，请使用 rpm 安装软件包，如下所示

rpm -Uvh ./freeswan.rpm

接下来，通过打开 /etc/rc.config 并将变量 START_IPSEC 设置为“yes”来启用 IPSec。

现在是时候替换可能由 FreeS/WAN RPM 安装在您的系统上的示例主机密钥（RSA 签名密钥对）了。（如果 /etc/ipsec.secrets 的创建日期早于今天的日期，则您需要新密钥。）对于 FreeS/WAN 1.92 及更高版本，执行此操作的命令是

mv /etc/ipsec.secrets /etc/ipsec.secrets.test
ipsec newhostkey --hostname
--output /etc/ipsec.secrets --bits 2192

您当然需要将 my.host.FQDN 替换为主机的完全限定域名，例如 george.wiremonkeys.org。

对于早期版本的 FreeS/WAN，请使用

ipsec rsasigkey --hostname my.host.FQDN 2192 \
> /etc/ipsec.newkey

如果您使用 ipsec rsasigkey 命令，您还需要使用文本编辑器打开 /etc/ipsec.secrets，并将花括号 ({}) 之间的所有内容替换为 ipsec.newkey 的内容（或您将新密钥 cat 到的任何文件）。

即使您尚未配置它，您现在也可以通过启动和查询 FreeS/WAN 来对其进行测试

/etc/init.d/ipsec start
ipsec whack --status

如果第二个命令 (ipsec whack --status) 返回 000，则您的 FreeS/WAN 安装工作正常。

如果您运行带有库存内核（在撰写本文时为 2.4.18 版本）的 Red Hat 7.3，请从 rpms.steamballoon.com/freeswan 下载相应的启用 IPSec 的内核软件包。您应该抓取 freeswan 的二进制或源软件包。首先安装内核软件包。

如果您已经安装了库存内核软件包（几乎可以肯定您已经安装了），则需要使用 --force 选项，因为 Steamballoon 的 FreeS/WAN 内核软件包的基本名称（简称为 kernel）与官方 Red Hat 库存内核的名称相同。在我的基于 Celeron 的 Red Hat 7.3 系统上，我像这样安装了 Steamballoon 内核软件包（示例中的所有版本号可能都已过时）

rpm --force -i ./kernel-2.4.18-3ipsec.i686.rpm

不用担心强制安装；新内核的映像文件和模块目录的名称是唯一的，并且 不会 覆盖您的旧内核。例如，在我的 Red Hat 7.3 系统上，新的映像文件和模块目录分别命名为 /boot/vmlinuz-2.4.18-3ipsec 和 /lib/modules/2.4.18-3ipsec。Steamballon 的 RPM 安装后脚本使用新 IPSec 内核的条目覆盖了 /boot/grub/grub.conf 中旧内核的启动菜单条目（即，它从启动菜单中删除了旧内核）。但是在为旧内核重新添加菜单条目后，我可以选择在启动时选择任一条目，没有任何问题。

安装内核软件包后，安装用户空间工具。在我的系统上，命令是

rpm -i freeswan-1.97-0.i386.rpm

此 RPM 安装了一个启动脚本 /etc/init.d/ipsec，但未启用它。您可以像这样启用它

chkconfig --add ipsec

本月，我只有足够的篇幅来介绍一种常见的 FreeS/WAN 场景：无线 LAN 隧道，如图 2 所示。图 4 显示了图 2 中网络的一部分，这次带有 IP 地址。在此示例中，无线客户端系统是动态 IP 地址。正如我们稍后将看到的，您不需要知道所有潜在客户端的 IP 地址。

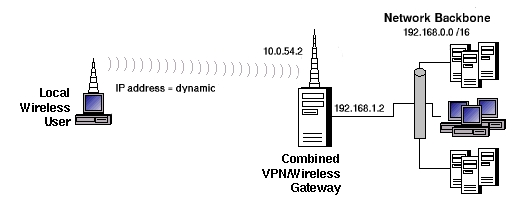

图 4. 带有 IP 地址的无线 VPN

本文的其余部分取决于几个重要的假设：1) 基本网络连接已经到位，因此无线客户端可以连接到 Linux 服务器；2) 基本数据包转发工作正常——无线客户端可以访问无线网关另一侧的主机；3) 网关尚未充当防火墙。

我做出第三个假设完全是为了权宜之计。良好的安全性是分层的，限制传入的 VPN 流量可以和不可以去哪里不会花费您任何代价（除了少量的设置时间）。不幸的是，我无法在此处深入探讨；有关更多信息，请参阅 www.freeswan.org/doc.html 上的“FreeS/WAN 防火墙快速入门”HOWTO。

FreeS/WAN 通过两个文件进行配置：/etc/ipsec.conf 是其主配置文件，/etc/ipsec.secrets 是其密钥存储库。这两个文件都应具有限制性权限；0600 是一个安全的选择。特别是 /etc/ipsec.secrets 必须小心保护。如果您需要从该文件中复制任何数据，例如，您主机的公共 RSA 密钥，请仅将您需要的数据复制到单独的文件中。永远不要让 ipsec.secrets 本身离开您的系统。我们将在下个月更深入地讨论此文件。

清单 1 显示了示例无线 VPN 客户端中的 ipsec.conf 文件。/etc/ipsec.conf 由三个部分组成：基本设置参数 (config setup)；默认隧道参数 (conn %default)；以及隧道定义 (清单 1 中的 conn george-gracie，其中 george-gracie 是我为该隧道选择的名称)。

清单 1. 无线客户端上的 /etc/ipsec.conf

在单接口系统上，config setup 部分的默认设置可以安全地保持不变。其中最重要的参数是 interfaces。这告诉 FreeS/WAN 使用哪个接口作为 IPSec 隧道的本地端点。它的默认值是 magic string %defaultroute，它扩展为 ipsec0=[interface]（其中 [interface] 是系统中默认路由中指示的网络接口名称，例如，eth0）。类似地，默认隧道设置通常也可以保持不变。

这使我们来到了 ipsec.conf 的核心：隧道定义。在清单 1 中的隧道 george-gracie 中，我们首先设置 authby，它确定 IPSec 主机如何相互验证身份。默认值为“secret”，它是预共享密钥的缩写。此设置允许您定义在透明质询-响应身份验证事务中使用的密钥字符串。密钥本身永远不会遍历网络，因此这不像您想象的那么马虎的身份验证方法。

但这现在无关紧要，因为在清单 1 中，authby 设置为 rsasig，因此使用 RSA 身份验证。RSA 身份验证不一定更安全，但它更方便。共享密钥必须事先通过某些安全方式（例如 PGP 电子邮件或 SSH）交换，而 RSA 身份验证中使用的公钥可以公开交换（甚至发布在网页上）。

left 和 right 的概念在 FreeS/WAN 配置中很重要；它们在参数和命令中用于指定 IPSec 隧道的端点。哪一侧是哪一侧并不重要，只要您保持一致即可。同一主机应在两个系统的隧道定义中都为 right，并且一个系统 不应 反转在另一个系统上定义的 right/left 指定。

为了理智起见，只要一个主机充当另一个主机的服务器，就鼓励您将该主机指定为 left。在我们的示例中，George 充当无线客户端的服务器，因此 George 是 left，而 Gracie，客户端系统，是 right。

隧道配置参数 left 指示隧道左端点 George 的 IP 地址，其 IP 地址为 10.0.54.2。当然，Right 指定右端点的 IP 地址。但是在我们的场景中，Gracie 和其他无线客户端具有动态 IP 地址。因此，我们不指定 IP，而是使用 magic string %defaultroute，它扩展为主机默认路由中指定的接口的 IP 地址。

隧道参数 leftid 可能看起来是多余的，因为我们刚刚用 left 标识了左侧 IP 地址，但它略有不同。leftid 和 rightid 指定每个隧道端点的身份验证 ID。这可以是 IP 地址，也可以是以 @ 符号开头的 FQDN。由于 Gracie 的 IP 地址是动态的，因此 @gracie.wiremonkeys.org 是 leftid 的唯一可行值。但是在本例中，@george.wiremonkeys.org 和 10.0.54.2 是 rightid 的可互换值。

清单 1 中要考虑的下一个隧道参数是 leftsubnet。这定义了哪些目标 IP 可以接收来自右侧的数据包，因此也定义了右侧端点将使用隧道的哪些目标。由于 Gracie 和其他无线客户端将使用 George 作为他们通往公司 LAN 和整个世界的唯一网关，因此我们将其设置为 0.0.0.0/0，这表示所有目标。（还有一个 rightsubnet 参数，但是您只需要在站点到站点场景中设置两个子网参数。在远程访问和其他客户端/服务器设置中，只需要其中一个。）

当您为隧道指定 RSA 身份验证时，leftrsasigkey 和 rightrsasigkey 都是必需的。这些的值存储在每个主机的 ipsec.secrets 文件中，在以 #pubkey= 开头的行中。或者，您可以使用以下命令

ipsec showhostkey --left

或

ipsec showhostkey --left

清单 1 的隧道语句中的最后一个参数是 auto，它告诉 FreeS/WAN 在启动 IPSec 时对隧道执行什么操作（如果有的话）。值为 start 会导致隧道自动初始化和启动。“add”导致将其添加到 IPSec 守护程序（称为 pluto）的连接规范中，“ignore”导致隧道被忽略。在清单 1 中，auto 设置为 start。因此，每当在 Gracie 上启动 IPSec 时，我们都希望立即启动与 George 的隧道。必须正确定义 config setup 参数 plutoload 和 plutostart，auto 才能具有任何相关性——有关更多信息，请参阅 ipsec.conf(5) 手册页。

好的，客户端 ipsec.conf 就到此为止。但是 George 呢？碰巧的是，在这种情况下，双方的配置几乎相同。清单 2 显示了 George 的大部分 /etc/ipsec.conf 文件。

清单 2. 网关上的 /etc/ipsec.conf

第一个区别是，与 Gracie 不同，George 有多个接口，因此有必要为 interfaces 参数提供显式值。George 的默认路由中的接口面向公司 LAN，而不是无线 LAN，因此 %defaultroute 的值将不起作用。接下来，我们有一个新的 config setup 参数 forwardcontrol。当设置为 yes 时，它告诉 IPSec 在需要时打开 IP 转发，并在关闭 IPSec 时关闭它。

接下来，在隧道部分本身中，right 现在设置为 %any 而不是 %defaultroute（因为 %defaultroute 将返回 George 的本地 IP，而不是 Gracie/right 的）。并且，auto 设置为 add 而不是 start，因为 George 充当服务器；它只需要准备好让 Gracie 启动隧道。

现在是关键时刻！首先在 George 上，然后在 Gracie 上，我们输入命令

ipsec setup restart

George 将读取 /etc/ipsec.conf，将 george-gracie 隧道定义加载到其连接设置数据库中，并等待连接。Gracie 将执行相同的操作，然后启动隧道。启动消息将记录到 /var/log/messages 或 /var/log/secure。如果在客户端系统上，ipsec setup restart 的输出以“IPsec SA established”消息结尾，则您的隧道已启动！尝试 ping 或以其他方式连接到远程网络上的主机；连接的行为应该与您启动隧道之前没有什么不同。实际上，您可能需要在隧道路由的以太网接口上运行 tcpdump，以确保仅发送 ESP（封装安全有效负载）数据包（即，加密的隧道数据包，而不是实际的 Ping、FTP 数据包等）。

下个月，我们将再看看一两个 VPN 场景，并更深入地探讨 FreeS/WAN 的辉煌。希望这足以让您开始走上安全无线网络的道路！
