我是一名在中央密歇根大学的气象学家，与伊利诺伊大学的合作者一起研究超级单体雷暴的行为，这是一种寿命很长的旋转怪物，每年春天都会在美国大平原上肆虐。我研究这些可怕风暴行为的主要工具是一个名为 NCOMMAS 的数值模型，这是一个用 FORTRAN 90 编写的计算机应用程序，它使用物理方程来模拟大气随时间推移的三维状态。即使使用有损压缩历史文件格式，这个模型在一个四小时的雷暴模拟过程中也会产生大量数据，大约 200GB。我在研究中面临的最大挑战之一是找到可视化这些数据的方法，以便提供对模拟风暴物理性质的科学见解。

可视化 3-D 数据的一种方法是使用光线追踪器，这是一种计算机应用程序，它模拟光与三维虚拟对象交互的行为，以创建位图图像（图 1）。这个位图图像可以显示在计算机屏幕上，和/或以 PPM 或 TIFF 等图像格式保存到磁盘。持久性视觉光线追踪器，简称 POV-Ray，是一个流行的开源光线追踪器，我在 1990 年代中期在威斯康星大学攻读博士论文时引起了我的注意。当时，我正在寻找软件来可视化我的微暴流 3-D 模型数据，微暴流是有时从雷暴云层下降的强烈下沉气流。由于习惯了学术界的共享源代码性质，并且作为一个贫穷的研究生，我正在寻找以源代码形式分发的免费软件，我可以下载并修改以适应我自己的特定需求。POV-Ray 当时是我的逻辑选择，并且在今天仍然适合我创建研究数据的光线追踪表示的需求。

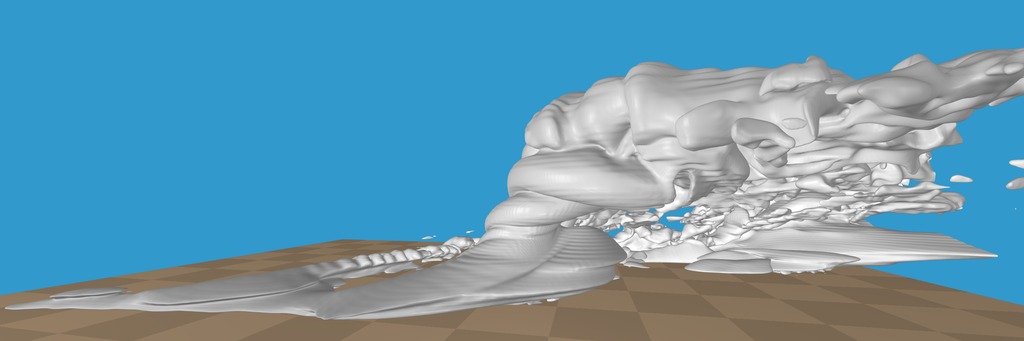

图 1. 从大约 30 公里远处拍摄的整个超级单体雷暴云的鸟瞰图，使用 POV-Ray 渲染。

然而，渲染科学数据并不是 POV-Ray 设计的任务，很少有研究人员使用 POV-Ray 渲染科学数据。存在其他面向研究人员的光线追踪软件包，用于处理数值模型，但它们是专有的且价格昂贵。在本文中，我概述了修改 POV-Ray 的过程，以便可以本地渲染 3-D 科学数据的等值面。

尽管 POV-Ray 以二进制形式分发用于 Linux、Mac OS 和 Microsoft Windows，但您需要获取源代码才能应用补丁并进行进一步的自定义。我正在使用截至本文撰写时可用的最新版本的 POV-Ray，版本 3.5。您需要从 POV-Ray 下载页面选择 Unix/Linux/通用源代码选项。此外，您还需要获取 Ryouichi Suzuki 的密度文件扩展补丁（请参阅在线资源），它实际上是一个 Zip 文件，其中包含少量 POV-Ray 文件的替换源代码。文件 pov35dfjs.zip 应该解压到 povray-3.50c/src 目录中，其中 13 个文件将被覆盖。

POV-Ray 的工作原理是读取场景描述文件，该文件包含创建位图图像所需的所有信息。POV-Ray 有自己的场景描述语言，POV-Ray 网站上有详细的文档。如果您以前从未使用过光线追踪器，我建议在修改源代码之前，先熟悉光线追踪器的基础知识和 POV-Ray 的场景描述文件。

在 POV-Ray 中渲染的项目称为对象。对象的示例包括 Box、Sphere、Torus 和 Plane。用户指定对象在场景中存在的位置、在创建对象时要使用的参数、要使对象呈现的颜色、照明参数等等。这些规范在场景描述文件中指定，有时称为 pov 文件，因为其后缀为 .pov，这是一个纯文本文件，由 POV-Ray 在运行时解析。

一种通用的对象是等值面，这是一种 3-D 形状，其表面表示函数值恒定的点。函数的恒定值由用户选择。POV-Ray 包含许多预定义的对象，实际上可以表示为等值面。例如，以下场景描述文件中的部分将渲染一个半径为 0.7 单位、中心位于原点（即笛卡尔网格点 (0,0,0)）的灰色球体

sphere
{
    <0,0,0>, 0.7
    pigment {rgb .5}
}

相同的对象可以按以下方式渲染为等值面对象

#declare R = 0.7
isosurface
{
    function {x*x + y*y + z*z - R*R}
    pigment {rgb .5}
}

这是可行的，因为描述半径为 R 的球体的数学公式是

x² + y² + z² - R² = 0

等值面对象的这种通用性使其成为我雷暴图像的首选对象。

在球体示例中，使用数学函数来计算等值面值。我的雷暴数值模型数据不能表示为数学函数；相反，它表示为三维浮点数组，其中包含模型变量，例如每个网格位置的温度、风速和云浓度（图 2）。

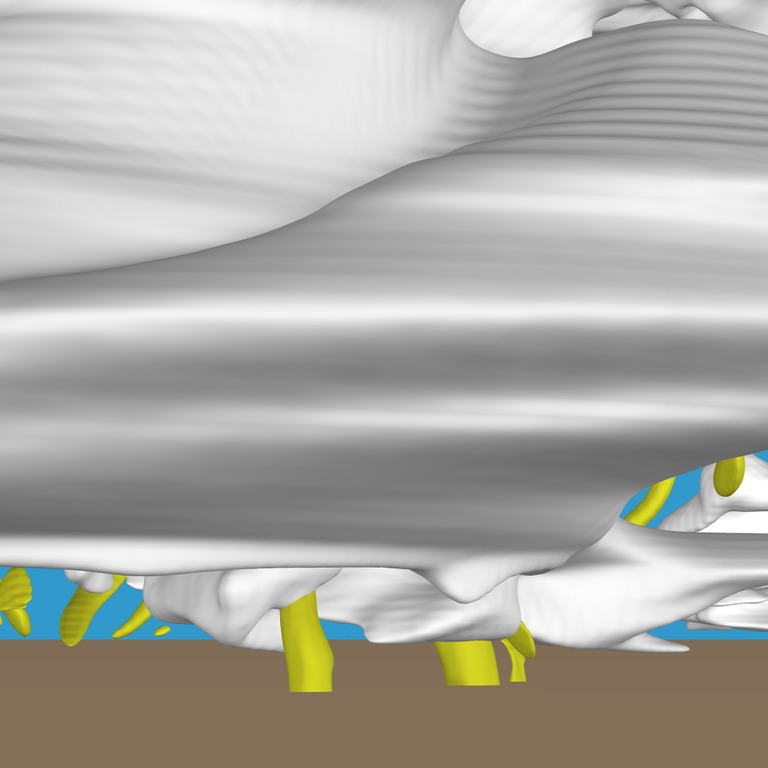

图 2. 多个等值面的示例，重点关注超级单体的一个称为墙云的区域。前景中位于墙云下方的黄色等值面表示正在发生类似龙卷风的旋转运动的位置。

POV-Ray 3.5 具有一个称为密度文件的功能，允许映射表示为网格点值的函数。POV-Ray 文档将密度文件描述如下：“density_file 模式是一个 3-D 位图模式，它占据从位置 <0,0,0> 到 <1,1,1> 的单位立方体。数据文件是为 POV-Ray 创建的原始二进制文件格式，称为 df3 格式。”

密度文件可以用作传递给等值面对象的参数的函数。以下是使用密度文件进行等值面渲染的示例

#declare DENSFUNC=function
{
    pattern
    {
        density_file df3 "cloud.df3"
        interpolate 1
    }
}
isosurface {function { 0.1 - DENSFUNC(x,y,z) }

在上面的示例中，将使用三线性插值方案（稍后详细介绍插值）从 cloud.df3 文件创建值为 0.1 的等值面。

密度文件格式很严格，数据值表示为 8 位数据（无符号短整数，范围从 0 到 255），在内部缩放到范围从 0.0 到 1.0。由于我的雷暴数据是 32 位浮点数据，因此使用股票 POV-Ray 3.5 的密度文件格式是不可行的。

Ryouichi Suzuki 在 1996 年以来一直为 POV-Ray 提供非官方的附加代码。他为 POV-Ray 3.0 提供了第一个补丁，其中引入了等值面对象，现在是 3.5 版中的标准对象。Suzuki 的代码包含在上面引用的 Zip 文件中，其中包含扩展 POV-Ray 密度文件功能的例程，包括渲染浮点密度文件数据的选项。

当使用密度文件作为函数时，必须考虑到，尽管数学函数是一个连续表达式——它为 x、y 和 z 空间坐标的任何浮点值定义——但密度文件是由整数数组索引引用的离散数据集。在渲染场景时，必须对网格点之间的空间进行插值。可用的两种插值方法是三线性插值和三立方样条插值。三线性插值速度快，但通常不如三立方样条插值产生平滑的插值。

在使用 Suzuki 的密度文件代码修补 POV-Ray 3.5 代码后，如果您遵守 df3 格式或 Suzuki 的扩展格式，则可以渲染浮点等值面。在我的案例中，我有数百千兆字节的 HDF（分层数据格式）模型数据，这是专门为数值模型设计的。因为我不仅对生成一些等值面图像感兴趣，而且对从数百甚至数千个这些图像制作动画感兴趣，所以为每个文件编写 HDF 到 df3 转换器不是一个可行的选择。因此，我开始仔细研究处理密度文件数据的 POV-Ray 例程，希望我可以修改代码以读取 HDF 数据。

对我来说重要的是，我对 POV-Ray 所做的修改不会导致功能丧失或破坏与未修补版本的兼容性。我通过添加一些新的对象来实现这个目标，这些对象在场景描述文件中引用，可以由我的修补版本解析和渲染，同时保持所有其他对象不变。

我修改的主要代码部分位于 pattern.cpp 中，其中包含 Read_Density_File 例程。正如您可能猜到的那样，此例程将密度文件数据读取到三维数组中。使用此例程作为模板，我创建了一个新的例程 Read_Hdf_File，以将我的历史文件数据读取到 POV-Ray 中。这是 POV-Ray 代码的大部分修改需要完成的地方，以符合您自己的数据格式。Read_Hdf_file 的缩写版本如清单 1 所示。

void Read_Hdf_File (DENSITY_FILE * df)
{
    Locate_Density_File(df->Data->Name);
    df->Data->Type = 1; //floating point data
    Open_HDF_File(df->Data->Name);
    //povray needs array dimensions
    Read_HDF_File_Geometry(nx,ny,nz);
    df->Data->Sx = nx;
    df->Data->Sy = ny;
    df->Data->Sz = nz;
    //this array will contain density file data
    Allocate_Memory(mapF,nx,ny,nz);
    //read variable into mapF array
    Get_HDF_File_Data(Var,mapF,nx,ny,nz);
    //density file pointer now points to model data
    df->Data->DensityF = mapF;
}

Read_Hdf_file 的功能是将 HDF 浮点数据读取到 mapF 中，mapF 是一个浮点数的 3-D 数组，现在它已准备好作为密度文件进行操作。我编写了一段单独的代码 history.c，其中包含 pattern.cpp 中引用的所有 HDF I/O 例程。您的数据文件格式将需要其自己的特定格式代码才能将您的 3-D 数据读取到 POV-Ray 中。

为了使 POV-Ray 本地识别新的 HDF 文件格式并允许渲染每个场景的多个模型变量，还需要修改一些文件。表 1 包含修改文件的列表以及对每个文件所做操作的简要说明。

HDF 文件格式允许在每个文件中存储多个变量，这与 density_file 格式不同。在我的案例中，每个 HDF 文件都是模型状态在给定时间的快照，并且每个文件包含 12 个 3-D 变量。在一个场景中一起查看多个变量（例如云、雨、冰雹和雪）通常具有启发意义。我通过创建一个新的令牌来表示 HDF 文件格式（称为 HDF_TOKEN，与表示原始 df3 格式的 DF3_TOKEN 不同）来实现这一点，并在结构 Density_file_Data_Struct 中添加了一个新的字符数组 Var。Var 在场景描述文件中分配，并作为参数传递给 HDF 例程，以指定要选择的模型变量。为了解析变量名（表示为字符串），我在 parstxtr.cpp 中的 Parse_PatternFunction 例程中添加了一个额外的 case 语句（清单 2）。请注意添加了 Parse_Comma 和 Parse_C_String，它们获取要读取的变量。

现在所有部分都已就位，可以构建一个场景描述文件，供 POV-Ray 解释。我使用了 Suzuki 的密度文件扩展 Web 页面上的示例作为模板，并对其进行了修改以适应我的需求。清单 3 包含完整的场景描述文件，用于渲染云浓度等值面，背景为天蓝色，表面为平铺，如图 1 所示。从顶部开始，需要 #version 语句才能使这个非官方版本的 POV-Ray 正常运行。以下九个 #declare 语句指定了包含等值面的框的笛卡尔坐标，以及缩放因子。

#version unofficial dfe 3.5;
#include "colors.inc"

#declare x0 = 0.0;
#declare x1 = 700.0;
#declare y0 = 0.0;
#declare y1 = 600.0;
#declare z0 = 0.0;
#declare z1 = 80;

#declare scalex = (x1-x0+1);
#declare scaley = (y1-y0+1);
#declare scalez = (z1-z0+1);

#declare R = 0.7;
#declare G = 0.7;
#declare B = 0.7;

#declare AMBIENT    = 0.5;
#declare DIFFUSE    = 1.1;
#declare SPECULAR   = 0.3;
#declare ROUGHNESS  = 0.01;
#declare BRILLIANCE = 1.0;

camera {
    up           <0,0,1>
    sky          <0,0,1>
    right        <3.0,0,0>
    direction    <1.0,0,0>
    location     <420,70,70>
    look_at      <370,300,90>
}

light_source {<100,100,100> color Gray25 shadowless}
light_source {<400,200,30> color Gray20 }
light_source {<1000,-500,150> color Gray25 }
light_source {<-400,-500,150> color Gray25 }

#declare QCFUNC = function { pattern{
    density_file hdf "supercell.ck10990.hdf","QC"
    interpolate 2 //tricubic spline
    frequency 0
scale <scalex,scaley,scalez> } }

#macro QCISOSFC(iso,trans)
isosurface{ function{ -QCFUNC(x,y,z) }
threshold -iso
max_gradient 0.0002
contained_by{box{<x0,y0,z0>,<x1,y1,z1>}}
texture{ pigment{color rgbt<R,G,B,trans>}
finish{ambient AMBIENT diffuse DIFFUSE
    specular SPECULAR roughness ROUGHNESS
    brilliance BRILLIANCE}  }
no_shadow
}
#end

QCISOSFC(0.0002,0.0) // render cloud

box { <x0,y0,z0> <x1,y1,z0> // tiles 5km square
pigment {checker color NewTan,
    color .90*NewTan scale 50}
finish {ambient 0.5 diffuse 0.5} }

background {SkyBlue} // what else?

继续浏览场景描述文件，声明了颜色和完成参数，并设置了相机和照明参数。以下行包含创建等值面的重要位。QCFUNC 被声明为一个函数，它使用 HDF 文件 supercell.ck10990.hdf 作为数据源；它选择文件中的变量 QC（表示云浓度）进行渲染。选择了三立方样条插值，并且整个域被缩放，以便所有空间索引（例如相机位置和光照位置）都与数据的数组索引值一致。默认情况下，POV-Ray 的域在所有三个方向上的范围都是 0.0 到 1.0。

我创建了一个名为 QCISOSFC 的宏，它将我想要渲染的等值面的值和等值面的透明度级别作为参数。当渲染两个等值面时，透明度是一个有用的等值面属性，其中一个等值面位于另一个等值面内部。例如，渲染包含冰雹浓度等值面的透明云非常有用，因为冰雹通常包含在雷暴云中。上面定义的 QCFUNC 被选为要渲染的等值面函数。选择的等值面绑定了云浓度大于所选等值面值 0.0002 的体积。

max_gradient 参数基本上告诉 POV-Ray 它需要做多少工作来找到等值面。从技术上讲，它告诉 POV-Ray 表示等值面数据的函数在所选等值面附近包含的最大梯度（距离上的最大变化）。这是一个必须仔细选择的数字。值太低会导致等值面出现孔洞或根本无法渲染；值太大会导致 POV-Ray 运行的时间比必要的要长得多。需要进行一些实验才能找到合适的 max_gradient 值。我选择的值为 0.0002，这看起来可能很小；但是，云浓度范围从 0.0 到大约 0.01。POV-Ray 在渲染 max_gradient 值过大或过小的等值面后会警告您，并在渲染后建议它认为合适的值。

为了使用您的更改进行编译，您可能需要对 src/Makefile 进行一些小的修改，该文件在您运行configure从顶层 POV-Ray 目录开始。如果您正在使用外部库进行历史文件读取例程，或者如果您编写了一段单独的代码来处理文件 I/O，则情况就是如此。

编译完成后，您可以从命令行调用 POV-Ray。以下命令将从 cloud.pov 读取并创建一个 600×400 抗锯齿 PPM 文件，并在渲染时显示到屏幕

/home/orf/povray-3.50c-orf/src/povray +D \
Input_File_Name=cloud Width=600 Height=400 \
Antialias=on Output_File_Type=P

一旦您的数据使用 POV-Ray 成功渲染，您就可以使用 POV-Ray 广泛的可配置选项集来完全按照您想要的方式渲染场景。如果您的数据随时间变化，则制作动画既简单又令人满意。我编写了 Python 脚本，以便在我的小型渲染场上的每个处理器上调用 POV-Ray 的实例，其中每个处理器同时处理不同的模型时间。然后将生成的 PPM 文件连接在一起以制作动画，使用 mjpegtools。请参阅我的研究页面以获取一些动画。我还创建了立体图像和动画，用于在我们部门的 GeoWall 系统上显示。立体对生成对于 POV-Ray 来说是微不足道的，并且确实可以为您提供关于数据的全新视角。让 POV-Ray 与我的模型数据一起工作为我打开了许多令人兴奋的可能性，我希望它也能为您做到这一点。
