LaTeX 在 PHP 中使用公式和图形

作者：Titus Barik
于 2005 年 1 月 26 日

可以肯定地说，Weblog 和 wiki 网站的世界将长期存在。尽管这些系统非常适合期刊、通用文本发布甚至摄影，但在需要使用比简单文本输入和图像更高级的功能的环境中工作时，它们的局限性变得显而易见。特别是，技术 Weblog 需要支持图形、数学表达式、图表等。仅使用 HTML 实现此类功能非常困难，甚至是不可能的。

使用外部应用程序（如 dia、xfig 和 Microsoft 公式编辑器）同样困难，因为发布者首先必须创建图形或数学公式，然后将图像表示上传到网站。此外，如果协作 Weblog 中的其他发布者想要修改图形，他们还必须拥有该应用程序以及创建图像的原始文件。显然，这种系统存在许多复杂性，并且会降低网站图形和公式的整体质量。

在本文中，我将演示如何在 PHP 中使用 LaTeX（一种专门为技术文档准备而设计的排版工具和语言）来满足这些需求。当 HTML 不足以满足这些复杂需求时，我从 PHP 中调用 LaTeX，然后将结果统一渲染为 PNG 图像，这是一种所有现代浏览器都支持的格式。由于该软件完全在服务器上可用，因此所有发布者和用户都可以访问相同的工具和软件包进行发布。

为什么不用 MathML？

根据 W3C 的说法，MathML 是一种用于描述数学的低级 XML 规范。虽然 MathML 是人类可读的，但在除最简单的情况外的所有情况下，作者都需要使用公式编辑器或其他实用程序来为他们生成 XML 代码。此外，现代浏览器仅支持 MathML 语言的有限子集，即使如此，许多浏览器也需要外部插件来支持 MathML。尽管这种语言的未来非常光明，但就目前而言，它基本上不受支持且无法使用。

更复杂的是，Leslie Lamport 的 LaTeX 排版系统已成为技术和科学文档制作的事实标准。LaTeX 基于 Donald Knuth 在 1970 年代初期的 TeX 文档布局系统，自 1994 年以来一直存在，并且是一个成熟且广为人知的技术文档准备平台，拥有忠实的用户群。这并不是说学习 LaTeX 很容易。当然不是，但就目前而言，MathML 没有提供令人信服的证据来保证从这个已经建立的系统进行过渡。

要求

遵循 UNIX “编写程序以协同工作”的理念，我使用 Linux 平台上可用的常用工具组合，并将它们链接在一起以生成 LaTeX 源代码的 PNG 等效渲染。具体来说，您需要一个最近版本的 LaTeX，其中包含 dvips 和 ImageMagick 工具包。您将使用 ImageMagick 工具中的 convert 实用程序将结果转换为 PNG 图像。幸运的是，大多数提供 shell 访问权限的托管服务提供商已经提供了这些实用程序。

项目概述

渲染系统接收一段文本字符串，并提取用 [tex] 和 [/tex] 对括起来的段，以供将来替换。这些提取的段称为 thunk。如果 thunk 之前已处理过，这意味着 thunk 代码的图像表示已经可用，则 thunk 将被替换为指向该图像的 URL。如果 thunk 是新的，则将其传递给 LaTeX 排版器，后者将其结果输出为 DVI 文件。然后，DVI 文件使用 ImageMagick 转换为 PNG 图像，并放置到缓存目录中。新创建图像的 URL 将替换原始文本中的 thunk。当所有 thunk 都已处理完毕后，生成的文本将返回给调用者。图 1 说明了转换单个 thunk 的过程。

LaTeX Equations and Graphics in PHP

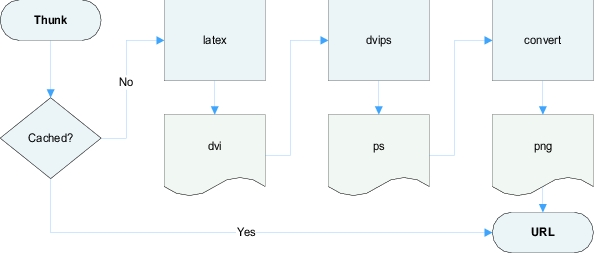

图 1. 单个 Thunk 的渲染过程流程图

用法

我认为最好自上而下地开始，首先了解如何调用渲染过程，而无需讨论实现规范。驱动程序只是一个 HTML 前端，它提供了一种测试 LaTeX 渲染系统的机制。它使您能够了解应如何调用 render 类。为了帮助您入门，我提供了清单 1 中显示的基本模板。

清单 1. render_example.php

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.1//EN"
    "http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd">

<html>
<head>
<title>LaTeX Equations and Graphics in PHP</title>
</head>

<body>

<!-- form to enter LaTeX code -->
<form action="render_example.php" method="post">
<textarea rows="20"
          cols="60"
          name="render_text"></textarea><br />
<input name="submit"
       type="submit"
       value="Render" />
</form>

<?php

if (isset($_POST['submit'])) {
   echo '<h1>Result</h1>';

   require('render.class.php');

   $text = $_POST['render_text'];

   if (get_magic_quotes_gpc())
      $text = stripslashes($text);

   $render = new render();
   echo $render->transform($text);

}
?>

</body>
</html>

此 PHP 页面提供了一个用于输入 LaTeX 代码的表单，然后通过 transform 方法将 thunk 替换为指向渲染 PNG 图像的 URL。其他一切都在 render 类中幕后完成。

最低配置选项

清单 2 显示了 render 类的框架。

清单 2. render.php

class render {

 var $LATEX_PATH = "/usr/local/bin/latex";
 var $DVIPS_PATH = "/usr/local/bin/dvips";
 var $CONVERT_PATH = "/usr/local/bin/convert";

 var $TMP_DIR =
   "/usr/home/barik/public_html/gehennom/lj/tmp";
 var $CACHE_DIR =
   "/usr/home/barik/public_html/gehennom/lj/cache";

 var $URL_PATH = "http://www.barik.net/lj/cache";

 function wrap($text) { ... }
 function transform($text) { ... }
 function render_latex($text) { ... }

}

您需要让 PHP 知道您的工具位于何处，并提供一个目录，供 PHP 可以在其中写入临时文件并存储其缓存。为了方便起见，还需要 URL_PATH。此 URL_PATH 在 HTML 中生成图像标签时使用。

不要被简单性所迷惑。您可以传递给 LaTeX 和 ImageMagick 的大量选项可用于修改输出 PNG 图像，您应该全部探索它们。在这里，我只是提供了框架。

wrap 方法

wrap 方法接受您的 LaTeX thunk，并用序言和尾声将其包围起来，以创建有效的 LaTeX 源文件。您可以将此视为等同于向 C 文件添加额外的包含或在 Java 中导入包以扩展语言的功能（清单 3）。

清单 3. wrap.php7870l3.qrk

function wrap($thunk) {
  return <<<EOS
    \documentclass[10pt]{article}

    % add additional packages here
    \usepackage{amsmath}
    \usepackage{amsfonts}
    \usepackage{amssymb}
    \usepackage{pst-plot}
    \usepackage{color}

    \pagestyle{empty}
    \begin{document}
    $thunk
    \end{document}
EOS;
}

如您所见，我包含了我在 LaTeX 包装器中经常需要的软件包。因此，我包含了美国数学学会 (AMS) 软件包，它提供了额外的数学构造，以及 PSTricks 软件包来渲染矢量图形。页眉样式设置为 empty，以便图像上不显示页码。此外，thunk 插入在文档块之间。

并非所有这些软件包都可以在您的系统上使用。如有必要，您可以从综合 TeX 存档网络 (CTAN) 网站（请参阅在线资源）下载其他软件包，以扩展您的基本 LaTeX 系统的功能。例如，可以下载用于条形图、UML 表示法甚至卡诺图的软件包。无论您的需求如何，该存储库都值得一看。

render_latex 方法

render_latex 方法（清单 4）提取所有 thunk 并单独处理它们，直到 thunk 池耗尽。

清单 4. render_latex.php

function render_latex($thunk, $hash) {

  $thunk = $this->wrap($thunk);

  $current_dir = getcwd();
  chdir($this->TMP_DIR);

  // create temporary LaTeX file
  $fp = fopen($this->TMP_DIR . "/$hash.tex", "w+");
  fputs($fp, $thunk);
  fclose($fp);

  // run LaTeX to create temporary DVI file
  $command = $this->LATEX_PATH .
             " --interaction=nonstopmode " .
             $hash . ".tex";
  exec($command);

  // run dvips to create temporary PS file
  $command = $this->DVIPS_PATH .
             " -E $hash" .
             ".dvi -o " . "$hash.ps";
  exec($command);

  // run PS file through ImageMagick to
  // create PNG file
  $command = $this->CONVERT_PATH .
             " -density 120 $hash.ps $hash.png";
  exec($command);

  // copy the file to the cache directory
  copy("$hash.png", $this->CACHE_DIR .
       "/$hash.png");

  chdir($current_dir);

}

thunk 参数很明显：它是我们当前正在检查的 LaTeX 代码块。hash 参数是 thunk 的统一版本，本质上是文件名库的 md5。

我更改为临时目录并将 thunk 写入临时 LaTeX 文件。然后，LaTeX 创建一个 DVI 文件。命令行参数告诉 LaTeX 以非交互方式运行。生成的 DVI 文件通过使用 dvips 转换为 PostScript，-E 选项指定边界框。然后，我通过 convert（即程序名称）运行生成的 PostScript 文件，以将文件转换为 PNG 图像。convert 工具有一系列选项，最适合您的设置取决于您的网站。

最后，请注意，exec 命令返回失败状态代码。为了简洁起见，我省略了错误检查，并且始终假设所有步骤都成功。LaTeX 也有一些危险的命令，对于多用户网站来说可能是一个问题。因此，如果在 thunk 中找到某些关键字，则返回错误可能是明智之举。

当出现问题时

如果在渲染阶段出现问题，您可以尝试使用 shell 手动处理 LaTeX 文件，并使用以下命令进行诊断

latex --interaction=nonstopmode my.tex
dvips -E my.dvi -o my.ps
convert -density 120 my.ps my.png

这使您可以隔离 LaTeX 渲染器失败的特定步骤。

cleanup 方法

在 LaTeX 渲染过程中，会创建大量临时文件。此 cleanup 方法删除这些无关的文件，实际上没有太多内容，如清单 5 所示。

清单 5. cleanup.php

function cleanup($hash) {

  $current_dir = getcwd();
  chdir($this->TMP_DIR);

  unlink($this->TMP_DIR . "/$hash.tex");
  unlink($this->TMP_DIR . "/$hash.aux");
  unlink($this->TMP_DIR . "/$hash.log");
  unlink($this->TMP_DIR . "/$hash.dvi");
  unlink($this->TMP_DIR . "/$hash.ps");
  unlink($this->TMP_DIR . "/$hash.png");

  chdir($current_dir);
}
transform 方法

清单 6 显示的 transform 方法驱动渲染类，并为程序员提供公共访问点。

清单 6. transform.php

function transform($text) {

  preg_match_all("/\[tex\](.*?)\[\/tex\]/si", $text, $matches);

  for ($i = 0; $i < count($matches[0]); $i++) {

    $position = strpos($text, $matches[0][$i]);
    $thunk = $matches[1][$i];

    $hash = md5($thunk);
    $full_name = $this->CACHE_DIR . "/" .
                 $hash . ".png";
    $url = $this->URL_PATH . "/" .
           $hash . ".png";

    if (!is_file($full_name)) {
      $this->render_latex($thunk, $hash);
      $this->cleanup($hash);
    }

    $text = substr_replace($text,
      "<img src=\"$url\" alt=\"Formula: $i\" />",
      $position, strlen($matches[0][$i]));
  }

  return $text;
}

PHP 中的 preg_match_all 函数提取 thunk 以及每个 thunk 的位置。然后，通过循环单独解析每个 thunk。接下来，创建 thunk 文本的唯一 md5。这告诉我们 thunk 以前是否已缓存。如果 thunk 尚未缓存，我将调用 LaTeX 渲染器方法并立即清理生成的临时文件。在任何一种情况下，thunk 都会被替换为 URL。当所有 thunk 都处理完毕后，文本将被返回。

公式示例

现在，让我们看几个示例，说明您可以在 LaTeX 的帮助下渲染的公式类型。这些公式中的大多数取自 Helmut Kopka 和 Patrick W. Daly 的 LaTeX 指南，许多人认为这是关于 LaTeX 系统的基本书籍之一。

LaTeX Equations and Graphics in PHP

图 2. 示例：分数

[tex]
\begin{displaymath}
\frac{a^2 - b^2}{a + b} = a - b
\end{displaymath}
[/tex]
LaTeX Equations and Graphics in PHP

图 3. 示例：两个变量 X 和 Y 的相关性

[tex]
\begin{displaymath}
\mathop{\mathrm{corr}}(X,Y)=
\frac{\displaystyle
\sum_{i=1}^n(x_i-\overline x)
(y_i-\overline y)}
{\displaystyle\biggl[
\sum_{i=1}^n(x_i-\overline x)^2
\sum_{i=1}^n(y_i-\overline y)^2
\biggr]^{1/2}}
\end{displaymath}
[/tex]
LaTeX Equations and Graphics in PHP

图 4. 示例：更复杂的公式

[tex]
\begin{displaymath}
I(z) = \sin( \frac{\pi}{2} z^2 ) \sum_{n=0}^\infty
    \frac{ (-1)^n \pi^{2n} }{1 \cdot 3
    \cdots (4n + 1) } z^{4n + 1}
    -\cos( \frac{\pi}{2} z^2 ) \sum_{n=0}^\infty
    \frac{ (-1)^n \pi^{2n + 1} }{1 \cdot 3
    \cdots (4n + 3) } z^{4n + 3}
\end{displaymath}
[/tex]
绘图示例

尽管 LaTeX 是一个强大的数学排版工具，但在 PSTricks 等软件包的帮助下，它在其他领域也很有能力。这些图由 Herbert Voss 提供。在他的网站（请参阅资源）上，您可以找到更多使用 PSTricks 测试 LaTeX 渲染系统的示例。但是，要使他的一些更高级的示例正确显示，可能需要付出相当大的努力。

LaTeX Equations and Graphics in PHP

图 5. 示例：10x ex 和 2x 的图

[tex]
\psset{unit=0.5cm}
\begin{pspicture}(-4,-0.5)(4,8)
\psgrid[subgriddiv=0,griddots=5,
   gridlabels=7pt](-4,-0.5)(4,8)
\psline[linewidth=1pt]{->}(-4,0)(+4,0)
\psline[linewidth=1pt]{->}(0,-0.5)(0,8)
\psplot[plotstyle=curve,
   linewidth=0.5pt]{-4}{0.9}{10 x exp}
\rput[l](1,7.5){$10^x$}
\psplot[plotstyle=curve,linecolor=red,
   linewidth=0.5pt]{-4}{3}{2 x exp}
\rput[l](2.2,7.5){\color{blue}$e^x$}
\psplot[plotstyle=curve,linecolor=blue,
   linewidth=0.5pt]{-4}{2.05}{2.7183 x exp}
\rput[l](3.2,7.5){\color{red}$2^x$}
\rput(4,8.5){\color{white}change\normalcolor}
\rput(-4,-1){\color{white}bounding box\normalcolor}
\end{pspicture}
[/tex]
LaTeX Equations and Graphics in PHP

图 6. 示例：Ceil 函数

[tex]
\SpecialCoor
\begin{pspicture}(-3,-3)(3,3)
   \multido{\i=-2+1}{6}{%
     \psline[linewidth=3pt,linecolor=red]
     (\i,\i)(! \i\space 1 sub \i)}%
     \psaxes[linewidth=0.2mm]{->}(0,0)(-3,-3)(3,3)
\end{pspicture}
[/tex]
可用的实现

如今，Web 上有几种 LaTeX 渲染器的实现，其中一些比另一些效果更好。例如，Steve Mayer 现在维护着 Benjamin Zeiss 的原始 PHP LaTeX 渲染器。Mayer 还为常见的 Weblog 系统（包括 WordPress）编写了几个插件。如果您想要适用于您网站的可插拔解决方案，我推荐这个。

此外，John Walker 提供了 textogif，这是一个 Perl 程序，它使用 LaTeX2HTML 工具通过 CGI 以 GIF 或 PNG 格式渲染图像。最后，John Forkosh 提供了 mimeTeX，它是使用 CGI 通过 C 编写的。它的优点是不需要 LaTeX 或 ImageMagick，但代价是渲染质量。

结论

最初将 LaTeX 与您的 wiki 或 Weblog 集成可能看起来是一项艰巨的任务。但是，一旦您掌握了窍门，您就会想知道没有它您是如何生活的。使用此模型，您还可以看到除了 LaTeX 之外，其他语言也可以如何嵌入到 PHP 中。要考虑的其他想法包括使用 Gnuplot 生成绘图，使用 Octave 评估复杂表达式或使用 POV-Ray 渲染 3D 场景。

如今，Weblog 社区所代表的主题在很大程度上是不成比例的。事实上，编程领域之外的许多技术作家一直远离 Weblog，仅仅是因为轻松传达他们想法的方式不存在。我希望在 Web 上使用 LaTeX 渲染系统能够弥合这一关键差距。

本文的资源： www.linuxjournal.com/article/8011。

Titus Barik 是一位小型企业的 IT 顾问。他也是一位活跃的 Weblogger 和技术书虫。您可以访问他的 Weblog：barik.net。
